LCD 16 x 2 "BOTTOM VIEW" TYPE REFLECTIF

Spécifications

• rétro-éclairage: non
• type d'afficheur + couleur: TN gris
• caractéristiques:
• 5 x 8 points avec curseur
• contrôleur incorporé (KS0066U ou équivalent)
• alimentation +5V
• duty cycle 1/16
• BKL piloté via pin1 (broche 1), pin2, ou pin15, pin16 ou A, K
• valeurs max. absolues:
• alimentation (Vdd-Vss): -0.3 ~ 5.5V
• tension d'entrée (Vi): -0.3 ~ Vdd
• électroniques:
• tension d'entrée (Vdd): 4.7 ~ 5.5V (à +5V) / 2.7 ~ 5.3V (à +3.3V)
• courant d'alimentation (Idd): 0-7.0V typ.
• tension de pilotage recommandée pour LCD (Vdd-V0): 4.3 ~ 4.7V (à 25°)
• tension directe de la LED (Vf): 4.2V typ. (à 25°C)
• courant direct de la LED (If): 120mA (à 25°C)

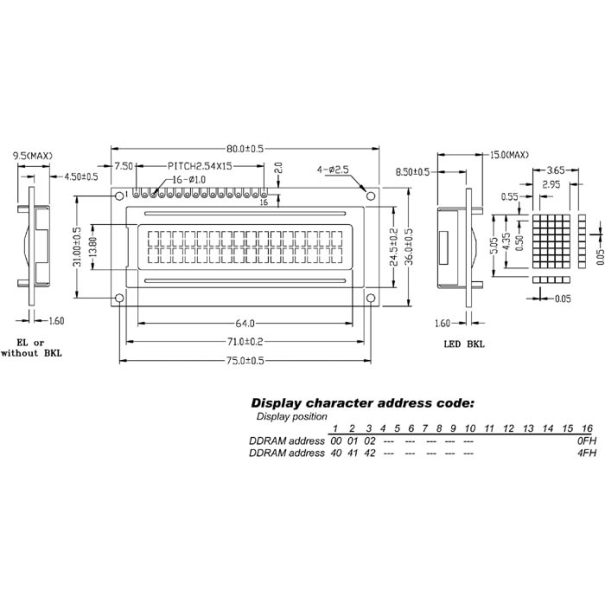

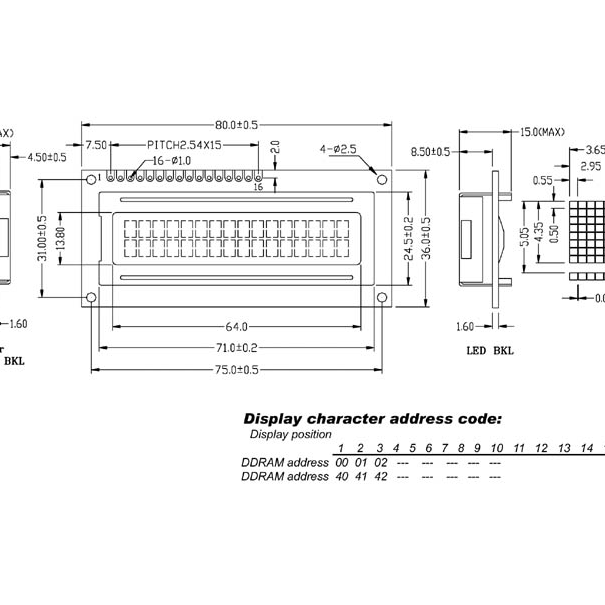

• mécaniques:
• dimensions module: 80.0 x 36.0mm
• dimensions écran: 64.0 x 13.8mm
• dimensions des points: 0.55 x 0.50mm
• dimensions des caractères: 2.95 x 4.35mm
• broches:
• GND: 1 (Vss)
• +5V: 2 (Vdd)
• contrast adjustment: 3 (V0)
• H/L register select signal: 4 (RS)
• H/L read/write signal: 5 (R/W)
• H/L enable signal: 6 (E)
• H/L data bus lines: 7 ~ 14 (DB0 ~ DB7)
• +4.2V for BKL: 15 (A)
• power supply for BKL (0V): 16 (K)
