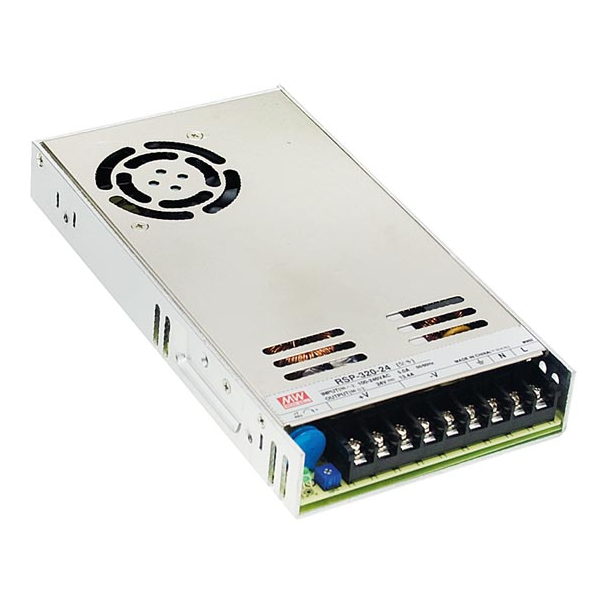

ALIMENTATION COMPACTE INDUSTRIELLE - 1 SORTIE - 320 W - 24 V - CHASSIS FERMÉ

ALIMENTATION COMPACTE INDUSTRIELLE - 1 SORTIE - 320 W - 24 V - CHASSIS FERMÉ

Spécifications

• sortie:
• tension CC: 24 V
• courant nominal: 13.4 A
• plage de courant: 0 - 13.4 A
• puissance nominale: 321.6 W
• ondulation & bruit (max.): 150 mVp-p
• plage de réglage de tension: 20 - 26.4 V
• tolérance de tension: +/- 1.0 %
• régulation de ligne: +/- 0.2 %
• régulation de charge: +/- 0.5 %
• temps de démarrage, de montée:
• 1500 ms, 50 ms / 230 VCA
• 3000 ms, 50 ms / 115 VCA à charge maximale
• temps de maintien (typ.): 8 ms à charge maximale 230 VCA / 115 VCA
• entrée:
• plage de tension:
• 88 - 264 VCA
• 124 - 370 VCC
• plage de fréquence: 47 - 63 Hz
• rendement (typ.): 89 %
• courant CA (typ.):
• 4 A / 115 VCA
• 2 A / 230 VCA
• courant d'appel (typ.):
• 20 A / 115 VCA
• 40 A / 230 VCA
• courant de fuite: < 1 mA / 240 VCA
• protection:
• surcharge:
• puissance de sortie nominale de 105 - 135 %
• type de protection: mode hiccup, rétablissement automatique une fois que la panne est résolue
• surtension:
• 27.6 - 32.4 V
• type de protection: tension de sortie est coupée, rallumer pour rétablir
• surchauffe:
• 85 °C +/- 5 °C (TSW1) détection sur dissipateur thermique du transistor de puissance
• type de protection: tension de sortie est coupée, rétablissement automatique une fois que la panne est résolue
• environnement:
• température de service: de -30 à +70 °C
• humidité de service: 20 - 90 % RH sans condensation
• stockage: de -40 à +85 °C, 10 - 95 % RH
• coefficient thermique: +/- 0.03 %/°C (0 - 50 °C)
• vibration: 10 - 500 Hz, 5G 10 min/1 cycle, durant 60 min le long des axes X-, Y-, Z
• sécurité & EMC:
• normes de sécurité: conforme aux normes UL60950-1, TÜV EN60950-1
• tension d'isolation:
• entrée vers sortie: 3 kVCA
• entrée vers terre: 1.5 kVCA
• sortie vers terre: 0.5 kVCA
• résistance d'isolement: entrée vers sortie, entrée vers terre, sortie vers terre : 100 Mohm / 500 VCC / 25 °C / 70 % RH
• émission EMC: conforme aux normes EN55022 (CISPR22) Class B; EN61000-3-2,-3
• immunité EMC: conforme aux normes EN61000-4-2, 3, 4, 5, 6, 8,11; EN61000-6-2 (EN50082-2), environnement industriel lourd, critère A
• autres:
• MTBF: min. 206.500 u, MIL-HDBK-217F (25 °C)
• dimensions (Lo x La x H): 215 x 115 x 30 mm
• poids: 0.9 kg

Caractéristiques

• entrée CA universelle / plage complète
• fonction PFC active intégrée (compensation de phase), PF > 0.95
• haut rendement jusqu'à 90 %
• protection contre: court-circuit / surcharge / surtension / surchauffe
• refroidissement ventilé par un ventilateur à vitesse réglable intégré
• bas profil 1U 30 mm
• modèles optionnels avec revêtement de protection
• LED d'alimentation
• garantie de 3 ans
• usage professionnel uniquement
• Cet appareil doit être installé par un technicien qualifié.
