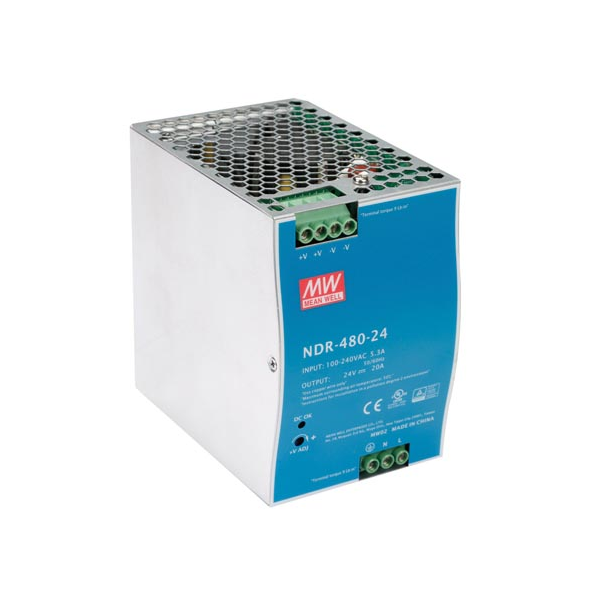

Alimentation - 1 sortie - 480 W - Montage sur rail DIN - 24 V - 20 A - Usage industriel

Spécifications

• sortie:
• tension CC: 24 V
• courant nominal: 20 A
• plage de courant: 0 - 20 A
• puissance nominale: 480 W
• ondulation & bruit: 150 mVp-p
• plage de réglage de tension: 24 - 28 V
• tolérance: +/- 1.0%
• régulation de ligne: +/- 0.5%
• régulation de charge: +/- 1.0%
• temps de démarrage, de montée:
• 1500 ms, 100 ms / 230 VCA
• charge max.: 3000 ms, 100 ms / 115 VCA
• temps de maintien:
• 16 ms / 230 VCA
• charge max.: 10 ms / 115 VCA
• entrée:
• plage de tension:
• 90 - 264 VCA
• 127 - 370 VCC
• entrée de fonctionnement CC possible en connectant AC/L(+), AC/N(-)
• plage de fréquence: 47 - 63 Hz
• efficacité: 92.5%
• courant CA:
• 2.25 A / 115 VCA
• 1.3 A / 230 VCA
• inrush current: courant d'appel
• 20 A / 115 VCA
• 35 A / 230 VCA
• courant de fuite: <2 mA / 230 VAC
• protection:
• surcharge:
• 105-130 % puissance de sortie nominale
• type de protection: limiteur à courant constant, rétablissement automatique
• surtension:
• 14 - 17 V
• protection type: tension de sortie est coupée, rétablissement automatique du système
• surchauffe: tension de sortie est coupée, rétablissement automatique du système
• environnement:
• température de service: de -20 °C à +70 °C
• humidité de service: 20 - 95 % RH sans condensation
• température de stockage: de -40 °C à +85 °C
• taux d'humidité lors du stockage: 10-95 % RH
• coefficient de température: +/- 0.03%/°C (0 - 50°C)
• vibration:
• composant: 10 - 500 Hz, 2 G 10 min, / 1 cycle, 60 min. chacun le long des axes X, Y, Z; montage conforme à la norme IEC60068-2-6
• montage: conforme à la norme IEC60068-2-6
• sécurité & EMC:
• normes de sécurité: conforme aux normes UL508, UL60950-1, TUV EN60950-1
• tension d'isolation:
• I/P-O/P: 3000 VCA
• I/P-FG: 2000 VCA
• O/P-FG: 500 VCA
• résistance d'isolement: I/P-O/P, I/P-FG, O/P-FG:100M ohms / 500 VCC / 25 °C / 70 % RH
• émission EMC: conforme aux normes EN55022 (CISPR 22) EN61204-3 classe B, EN61000-3-2, -3
• immunité EMC: conforme aux normes EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2 (EN50082-2), EN61204-3, niveau industrie lourd, critère A
• MTBF: 146.8K hrs min. MIL-HDBK-217F (25°C)
• dimensions (L x H x P): 85.5 x 125.2 x 128.5 mm

Caractéristiques

• entrée CA universelle / plage complète
• protection: court-circuit / surcharge / surtension / surchauffe
• conçu pour montage sur rail DIN TS-35/7.5 ou 15
• conforme à la norme UL 508 (norme de sécurité pour les équipements de contrôle industriel)
• niveau d'immunité industriel EN61000-6-2 (EN50082-2)
• prétestée sur 100 % de la puissance
• usage professionnel uniquement
• Cet appareil doit être installé par un technicien qualifié.
