Comment fabriquer un câble réseau RJ45 ?

Sertir un câble réseau est une compétence essentielle pour tout technicien ou amateur souhaitant créer ou réparer un réseau domestique ou professionnel. Ce guide vous explique étape par étape comment sertir des câbles réseaux avec des connecteurs RJ45.

Matériel nécessaire:

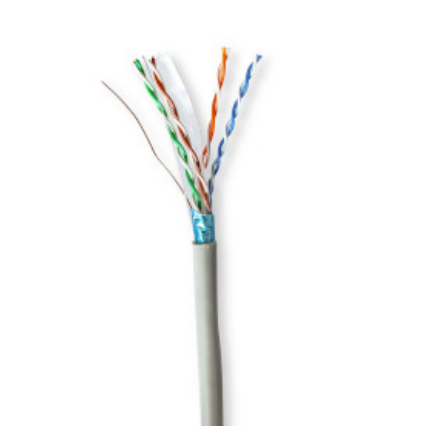

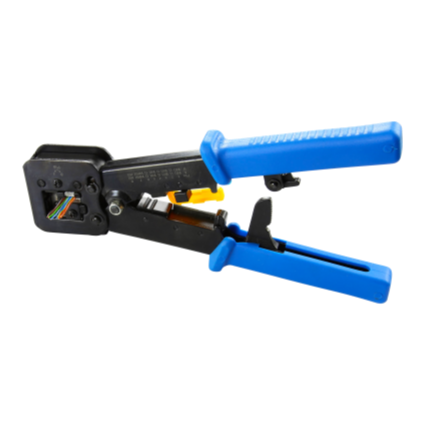

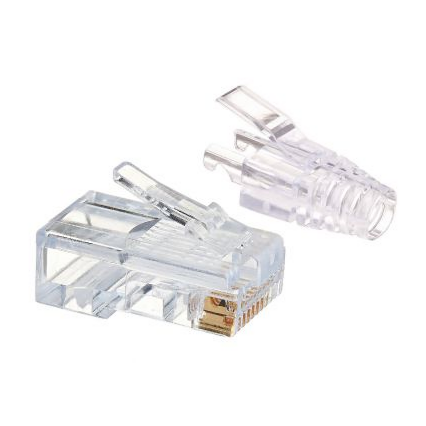

Pince à sertir Connecteur RJ45 perforé Câble réseau FTP CAT6 Testeur de câbles LAN
TWPHT001 TWP8PFC6 FTP6/1 VTLAN6

    1. Préparation du câble

    • Coupez le câble réseau à la longueur souhaitée

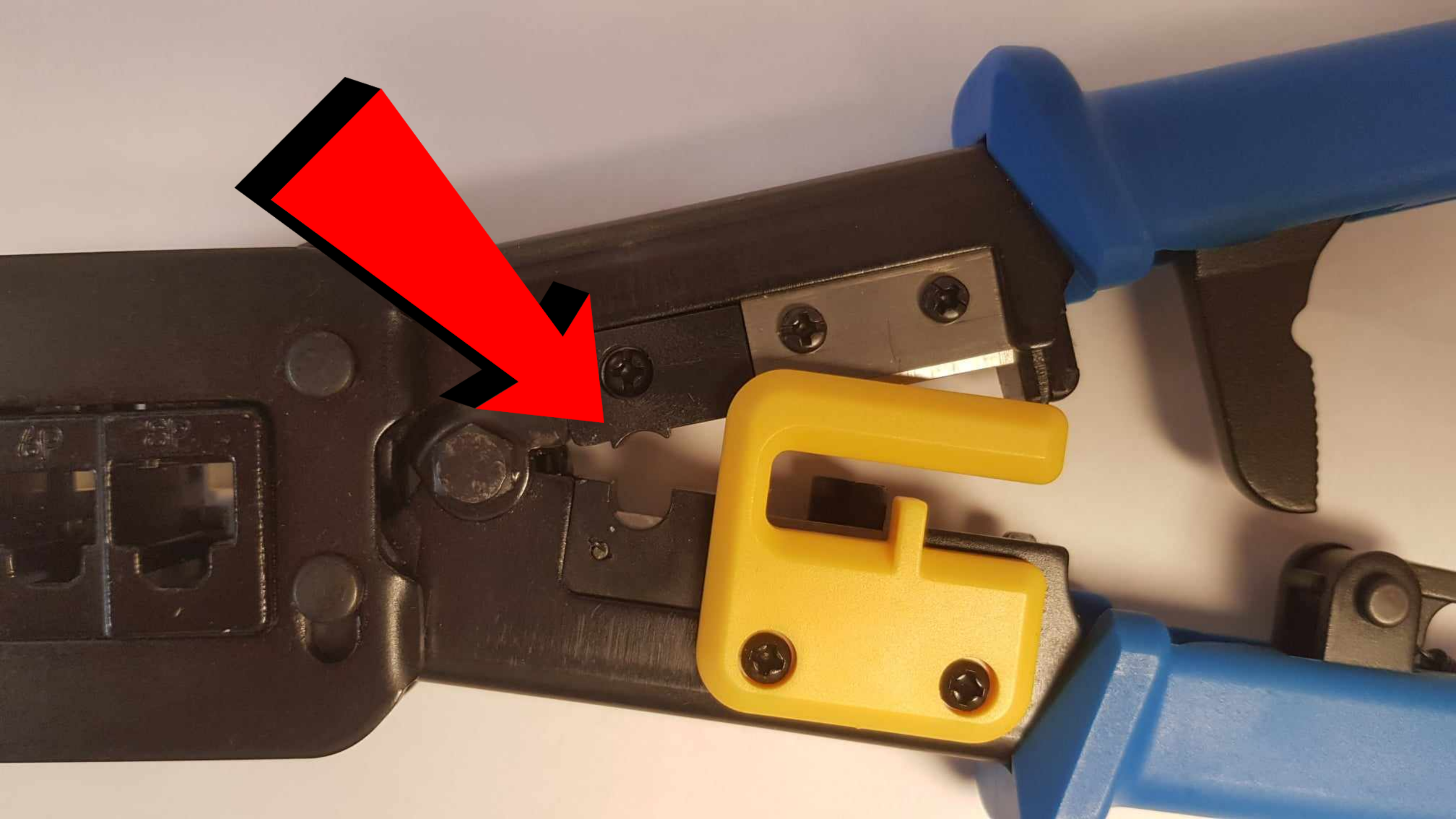

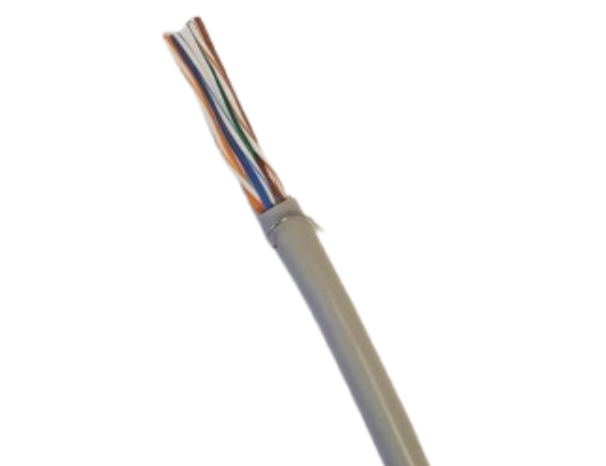

    • Utilisez un dénudeur ou l'outil incorporé sur la pince pour retirer 2 à 3 cm de la gaine extérieure du câble

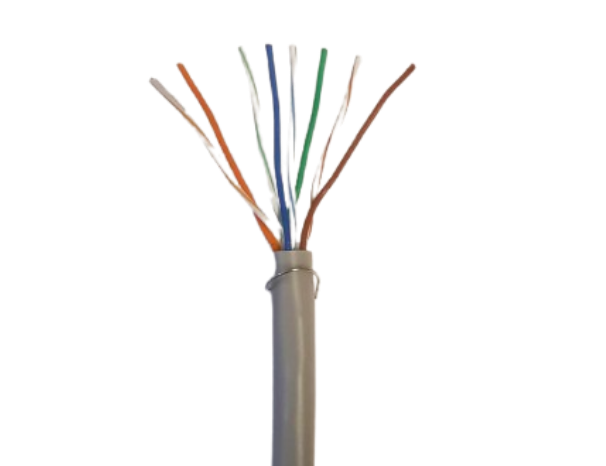

    • Détorsadez les fils internes et disposez-les en suivant l’ordre des couleurs pour le schéma  T568B.

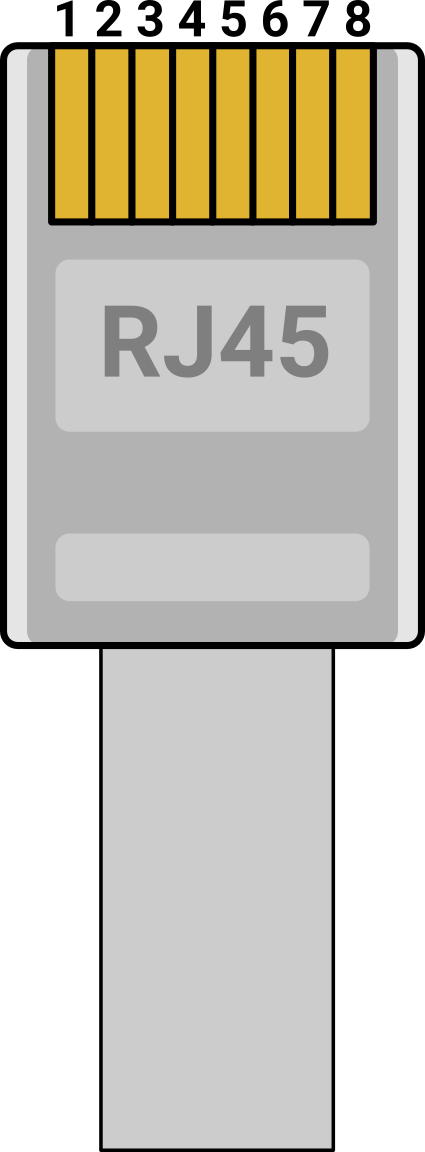

    * Schéma câblage T568B *

    2. Insérer les fils dans le connecteur RJ45

    • Alignez les fils bien droits et insérez-les dans le connecteur RJ45.

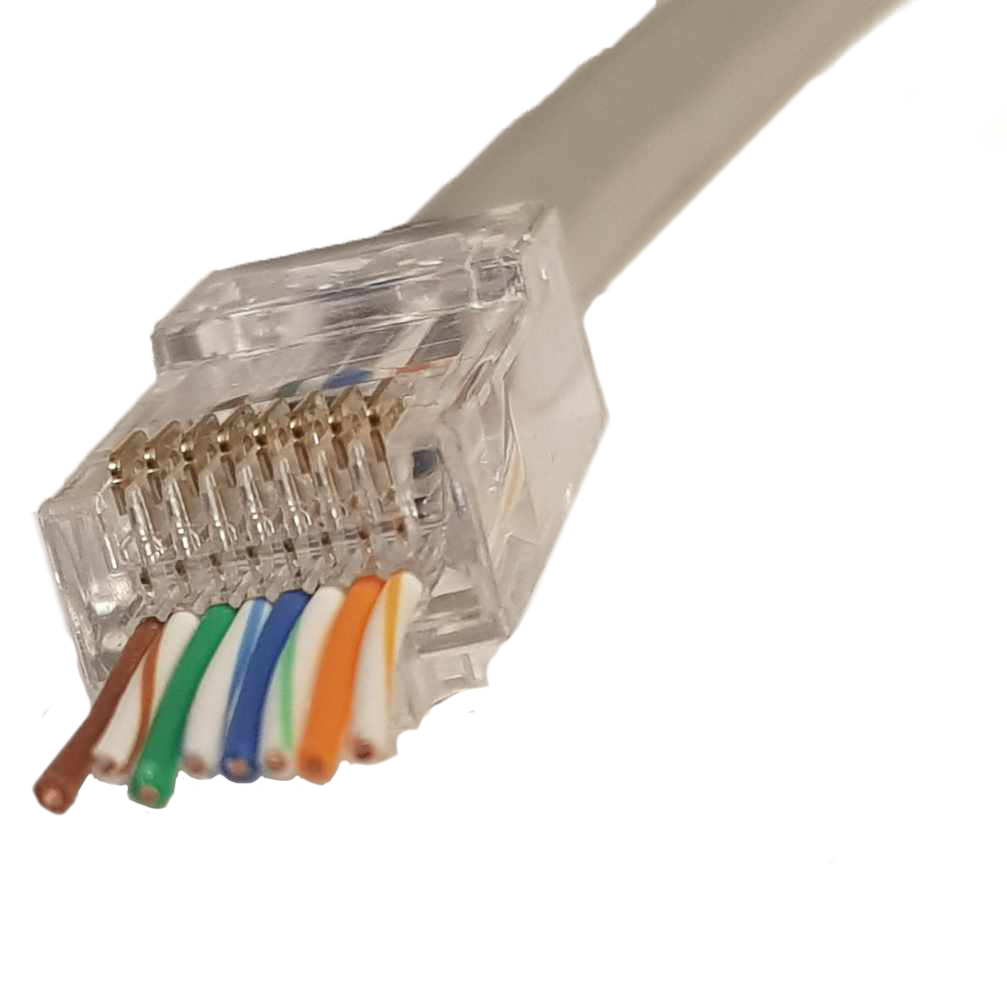

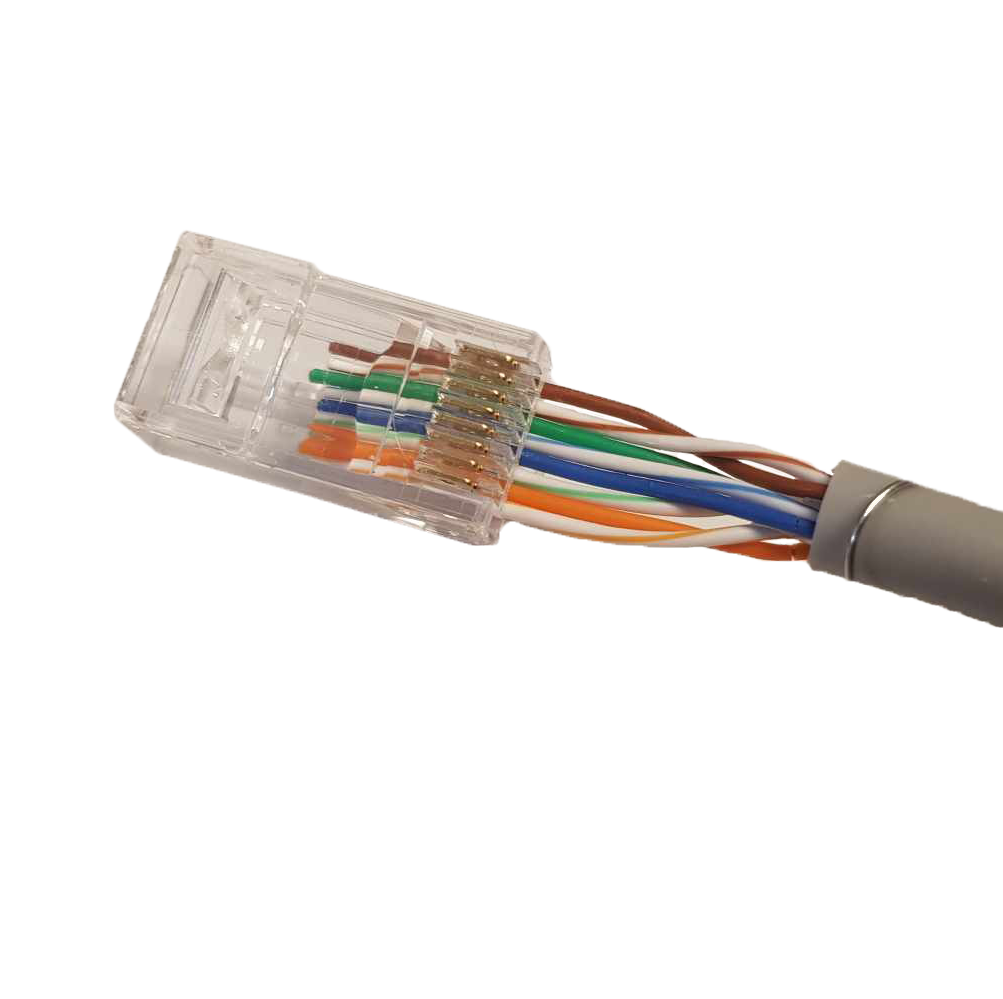

    * astuce: Insérez les fils par l'avant du connecteur pour aligner correctement les couleurs et préparer leur disposition, ce qui facilitera leur insertion définitive dans le connecteur RJ45. *

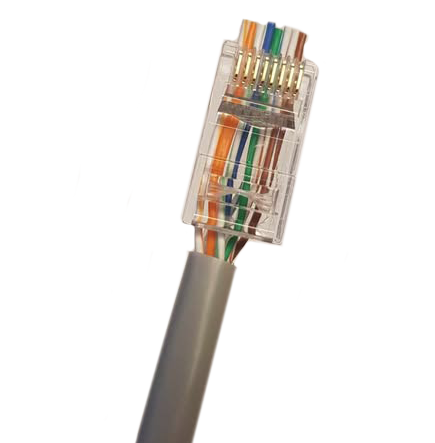

    • Assurez vous que chaque fil passe dans la perforation prévue pour son emplacement.

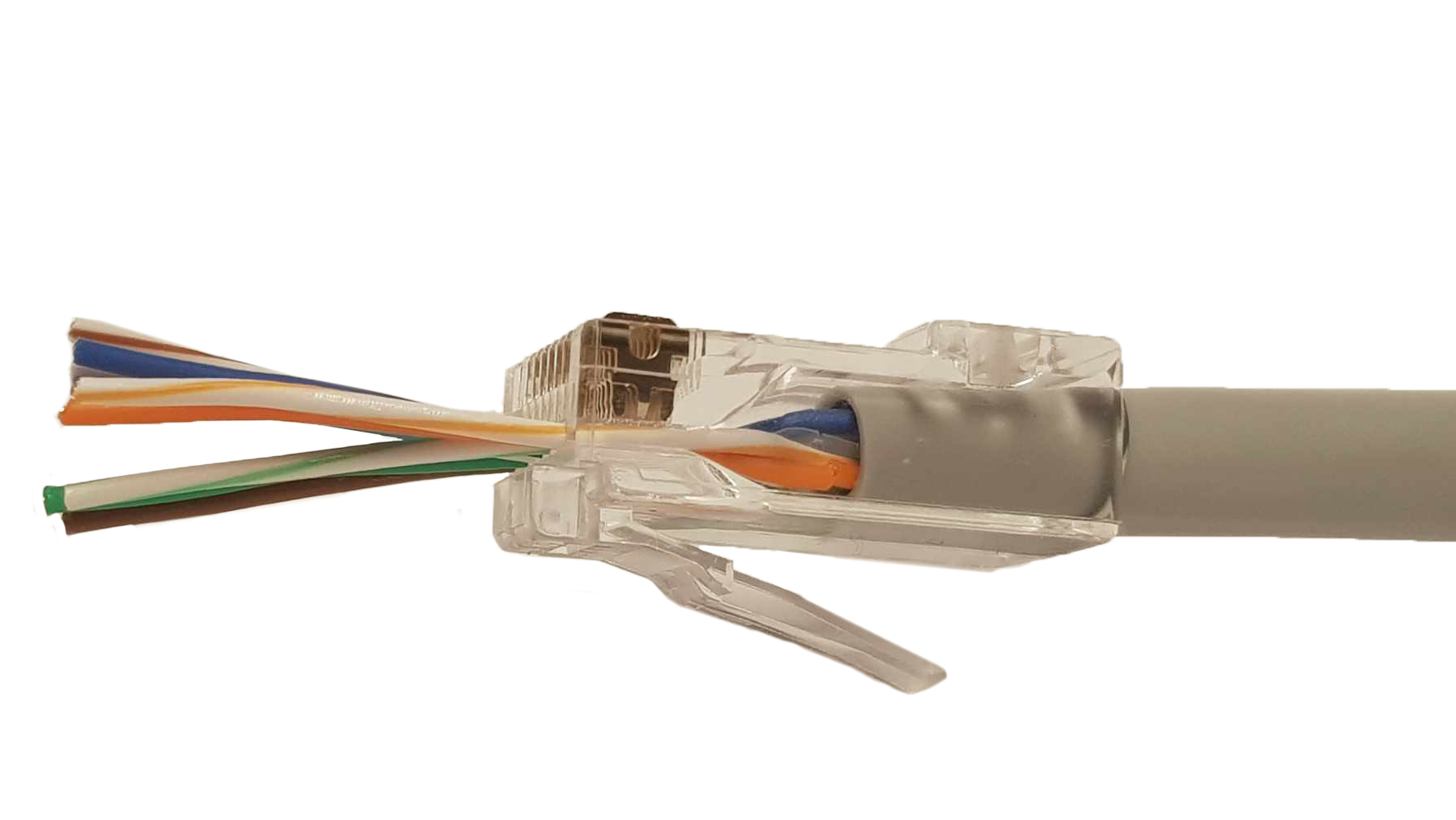

    • Vérifiez que la gaine extérieure du câble est également insérée dans le connecteur pour garantir un bon maintien

    3. Sertir le connecteur

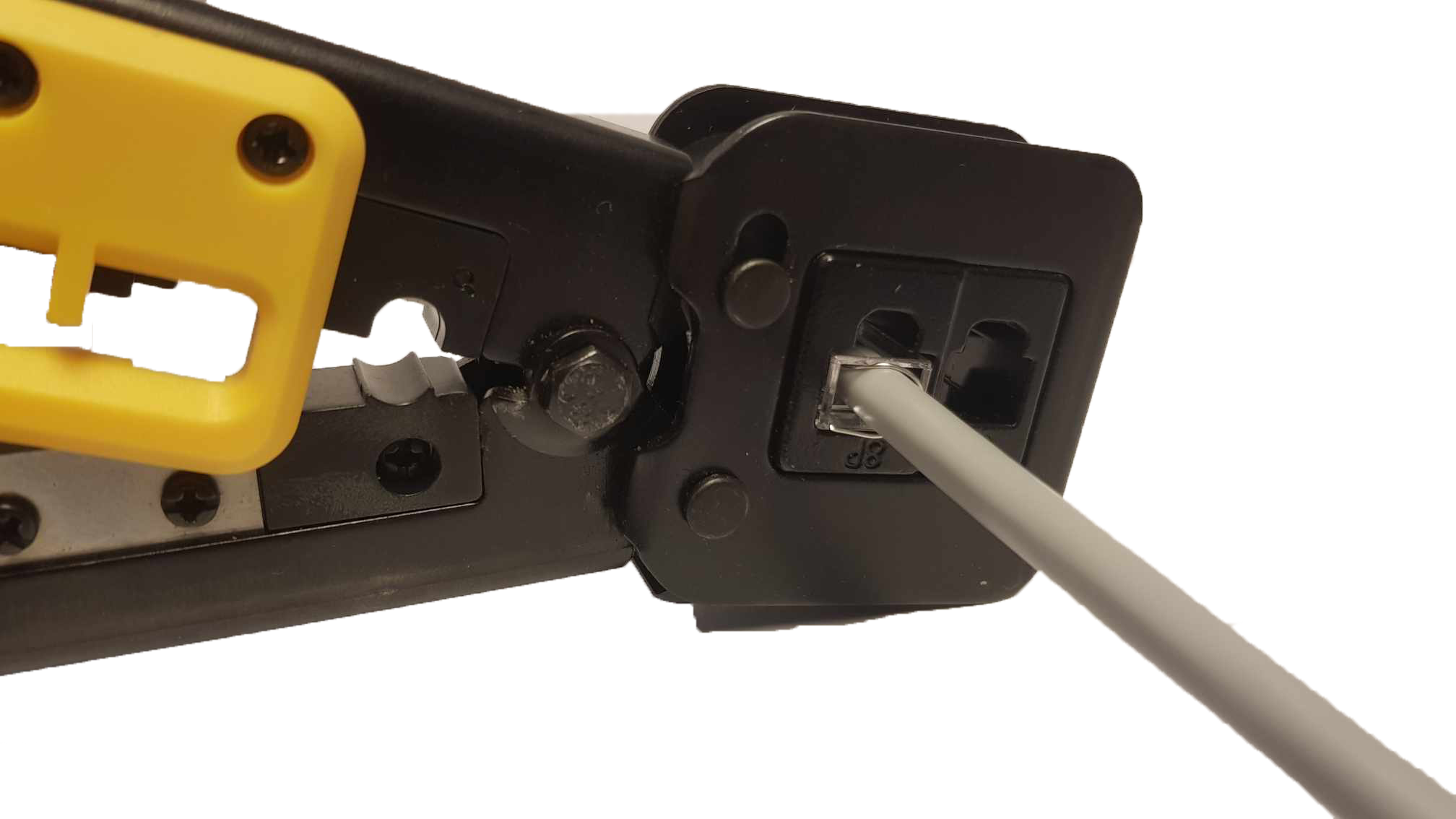

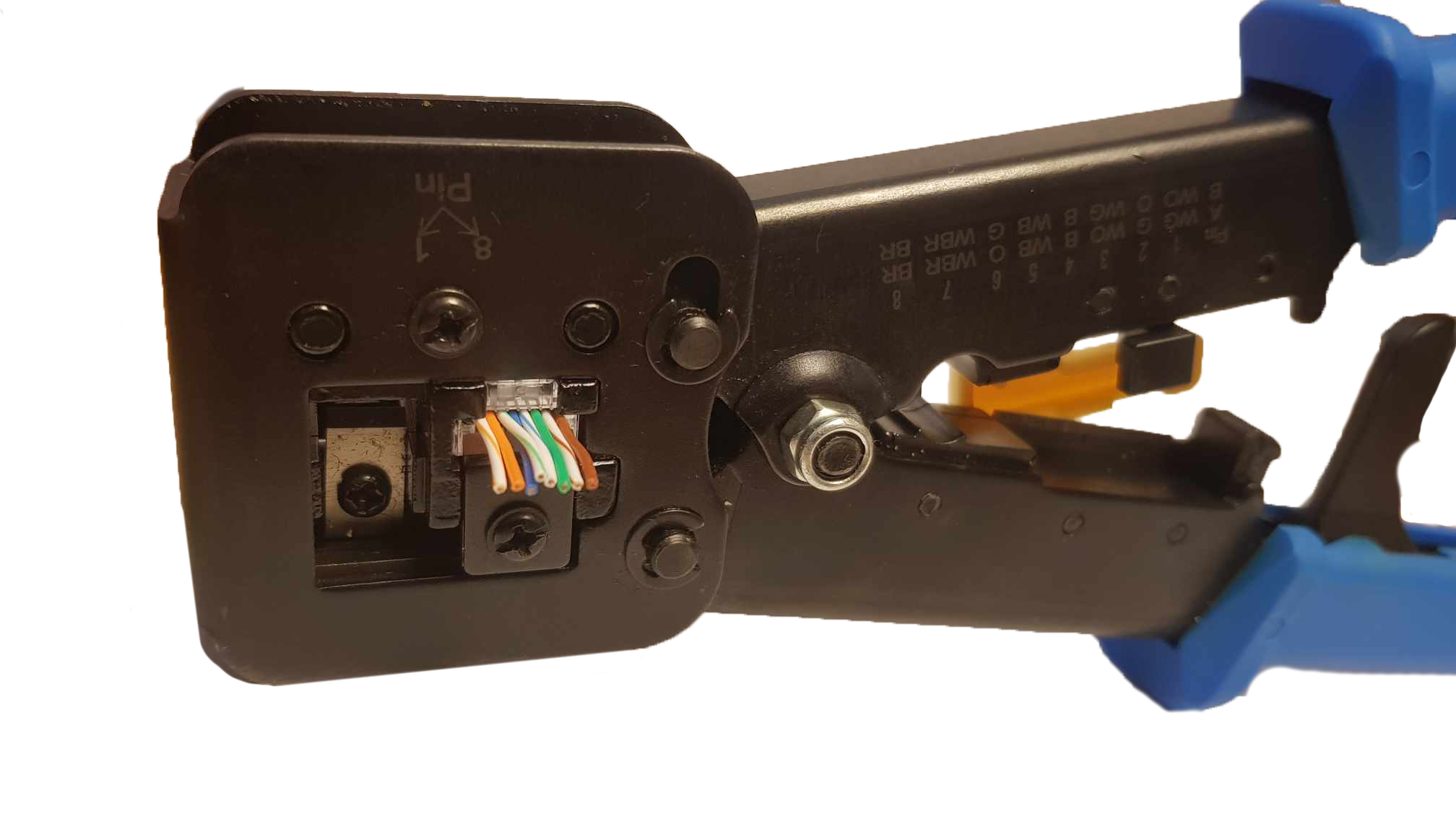

    • Placez le connecteur dans la pince à sertir.

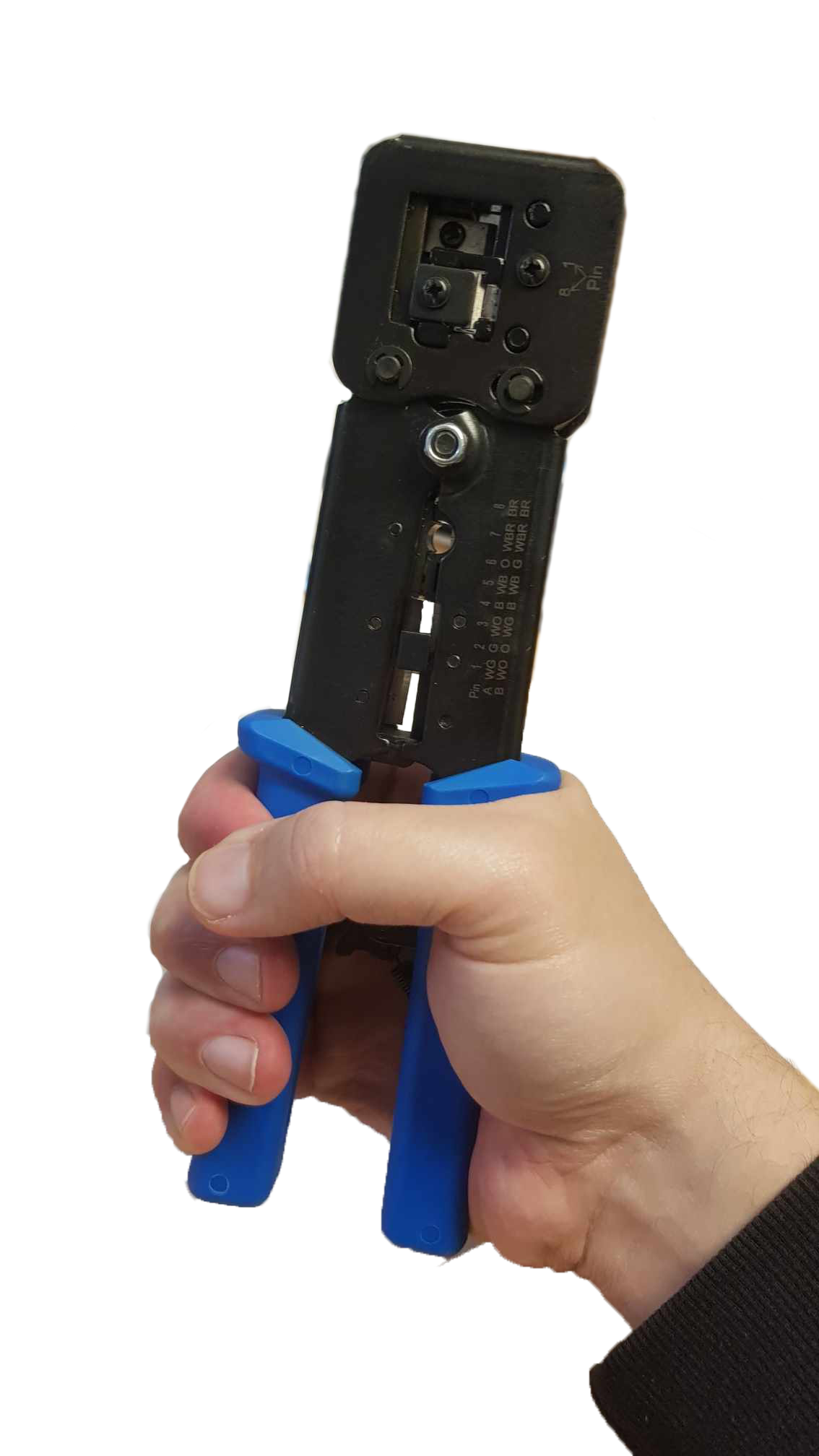

    • Serrez fermement la pince pour perforer les fils, sécuriser leur connexion et couper les excédents.

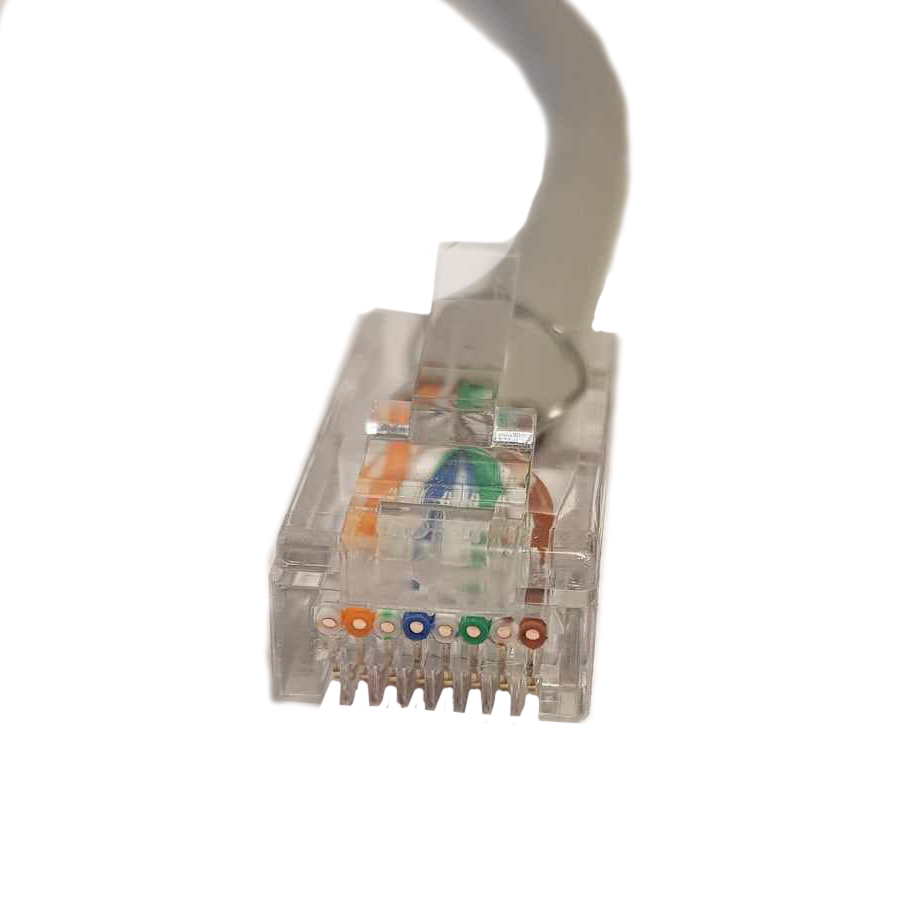

    • Retirez le connecteur et vérifiez que les fils sont bien en place et que la coupe est nette.

    5. Tester le câble

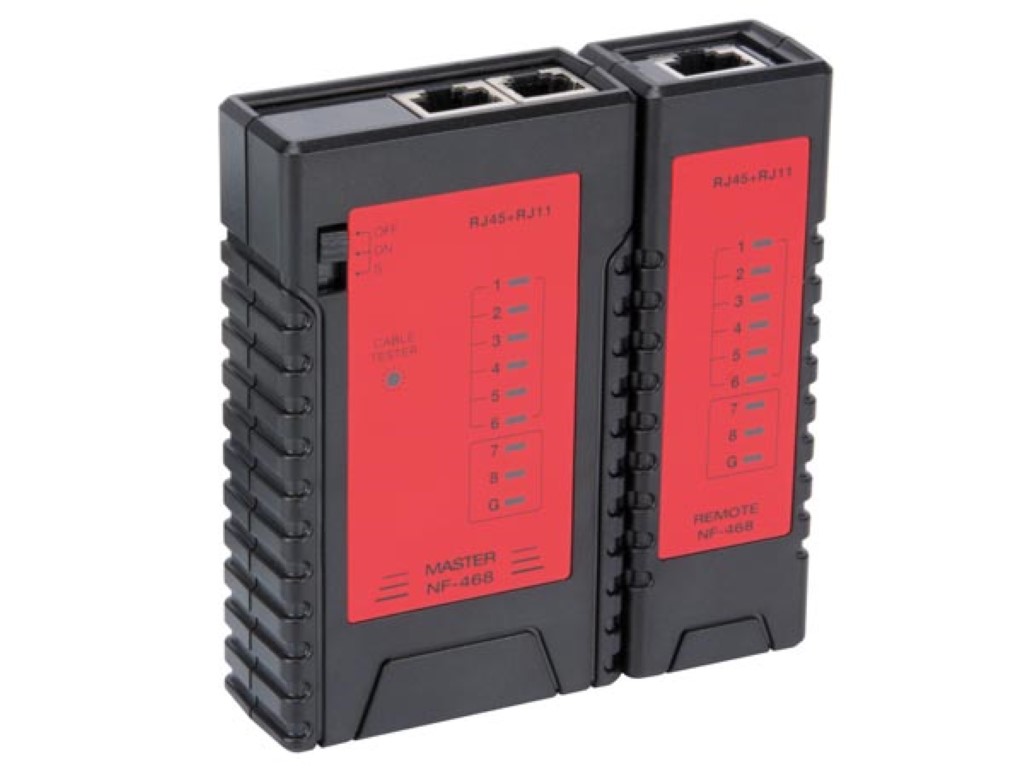

    • Utilisez un testeur de câble réseau pour vérifier la continuité et la qualité des connexions.
    • Assurez-vous que chaque paire est correctement reliée.

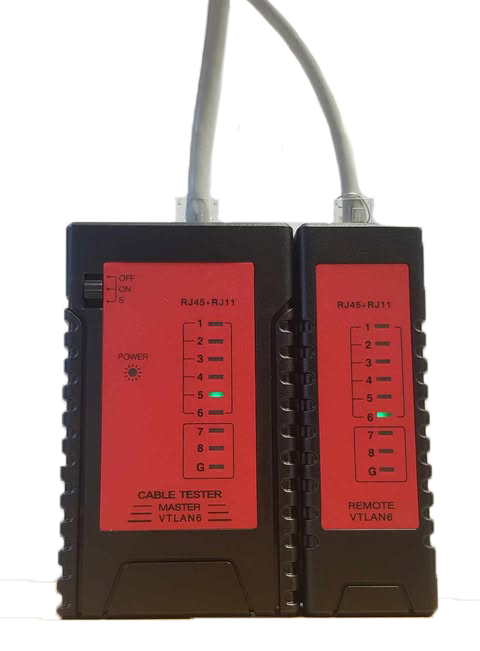

    * N.B.: Sur l’illustration, le voyant 5 est allumé sur l’émetteur, tandis que le voyant 6 s’allume sur le récepteur. Cela indique une erreur de câblage : l’un des connecteurs n’a pas été câblé dans le bon ordre."

    Conclusion

    Avec ce guide, sertir un câble réseau devient une tâche simple et rapide. Que ce soit pour connecter un nouvel appareil ou réparer un câble défectueux, vous serez désormais autonome et efficace !
