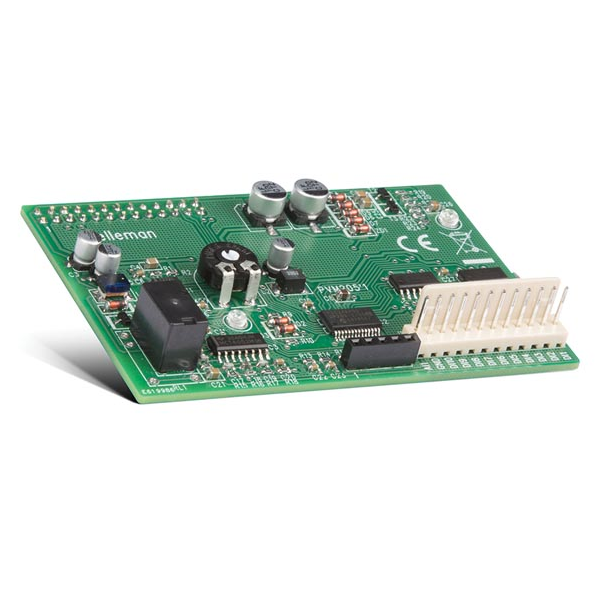

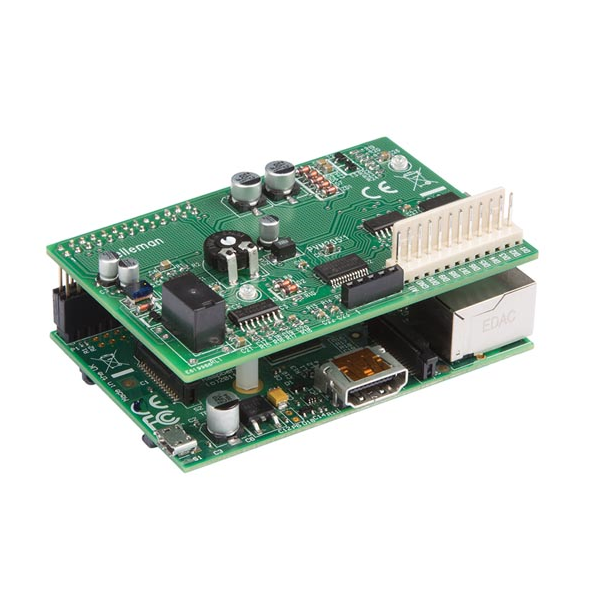

Oscilloscope et Logic Analyzer Shield pour Raspberry Pi

Spécifications

• oscilloscope:
• fréquence d'échantillonnage max.: 1MS/s
• bande passante de l'amplificateur d'entrée: 200kHz (-3dB)
• mesures jusqu'à: 100kHz
• impédance d'entrée: 100kohm // 20pF
• tension d'entrée max.: 30Vp (CA + CC)
• couplage d'entrée: CA+CC
• résolution AD: 8 bits
• durée d'enregistrement: 800 échantillons
• modes de fonctionnement: Run, Single
• niveau de déclenchement réglable: en 254 étapes
• plage de la base de temps: en 15 étapes, de 5µs/division à 200ms/division
• plage de la sensibilité d'entrée: en 6 étapes, de 100mV/division à 5 V/division
• sensibilité d'entrée: résolution de l'afficheur de 3mV
• marqueurs pour le temps et la tension
• affichage de fréquence (via des marqueurs)
• analyseur logique:
• nombre de canaux: 10
• durée d'enregistrement: 10x800 échantillons
• fréquence d'échantillonnage max.: 1MS/s
• tension d'entrée max.: 5VCC
